Kamera Mirrorless

Di Jaman sekarang kamera sudah tidak asing lagi, kita bisa menemui kamera dimana saja seperti di Handphone, Smarphone, Tablet, dan lainnya. nah saya akan membahas tentang kamera "Mirrorless" mungkin sudah tidak asing lagi di sebagian orang. sedikit pengertian tentang Mirrorless "Kamera Mirrorless adalah kamera yang pada dasarnya sama seperti kamera DSLR tapi tidak memakai cermin. Mirrorless mempunyai banyak nama lain seperti Mirrorless Interchangeable-Lens Camera (MILC), Compact System Camera(CSC), Mirrorless System Camera (MSC), Digital Single Lens Mirrorless (DSLM)."

Cara Kerja

Cara Kerja Kamera Mirrorless yaitu dengan cahaya yang masuk langsung diterima sensor tanpa dipantulkan cermin dan ditampilkan di electronic viewfinder dengan kata lain "Live View".

Lensa

Terdapat banyak lensa DSLR yang kompatibel dengan mirrorless tapi biasa dibutuhkan adapter mount

Desain

Umumnya kamera mirrorless mempunyai bentuk yang ringkas dengan desain yang simple tapi ada juga yang menggunakan desain "jadul" misalnya fujifilm yang mendesain mirrorlessnya lebih ke desain "jadul" untuk mengingatkan kembali kemasa-masa yang telah lalu.

Kelebihan

kelebihan yang menonjol dari Mirrorless mungkin hanya di ukuran yang relatif kecil dan mempunyai bobot yang ringan untuk hasil jepretan tidak jauh berbeda dengan kamera DSLR tergantung dari Level Mirrorless itu sendiri dan tidak lepas dari siapa dibalik kamera itu. Tapi karena mirrorless seperti kamera compact maka pada sebagian kamera mempunyai banyak fitur, misalnya terdapat wi-fi, layar touchscreen, video full HD, dan mode-mode seperti panorama, firework, dll.

Kekurangan

Terdapat banyak kekurangan seperti batre yang tidak tahan lama, lensa mirrorles yang masih sedikit tapi sebagian bisa menggunakan lensa DSLR yang sudah ada, hasil gambar yang kadang tidak sesuai dengan yang di tampilkan layar kamera.

dibawah ini beberapa kamera Mirrorless

Leica M

Olympus OMD dan PEN

Panasonic G

Canon Eos M

Samsung NX

Sony NEX

Nikon 1

Pentax Q dan K

Fujifilm X

sumber

gambar 1

gambar 2

gambar 3

gambar 4

Baca

Pengertian Foto Portrait

Portrait diartikan sebagai lukisan, gambar, patung atau gambaran keindahan dari manusia,dimana ekspresi wajah begitu dominan untuk mengungkapkan persamaan, kepribadian, bahkan perasaan seseorang.

Foto portrait dapat diartikan bukan sebagai foto tetapi kumpulan gambar dari seseorang dengan berbagai posisi. Foto portrait itu sendiri merupakan tipe foto yang mementingkan karakter dari objek yang di foto.

Foto portrait banyak berkaitan dengan foto jurnalistik tapi antara keduanya sebenarnya terdapat perbedaan. Foto jurnalistik merupakan gabungan dari unsur visual dan kata- kata dimana foto tersebut akan lebih jelas maknanya bila didukung dengan penjelasannya. Sedangkan foto portrait dapat langsung menceritakan suatu keadaan objek dan latar belakangnya.

sumber

gambar

Baca

Pengertian Kamera Analog

Kamera Analog adalah salah satu kategori kamera yangdalam teknik pengambilan gambarnya, masih menggunakan film seluloid. Film seluloid ini mempunyai tiga buah elemen dasar, yaitu elemen optikal yang berupa berbagai macam lensa, elemen kimia berupa film seluloid itu sendiri, serta elemen mekanik yang berupa badan dari kamera itu sendiri.

Selain itu, kamera analog membutuhkan bukaan diafragma 1/f detik, sehingga cahaya yang ditangkap bisa diterima oleh film tersebut menjadi sebuah gambar. Di dalam kehidupan masyarakat, kamera analog ini biasanya lebih akrab dengan sebutan kamera film. Hal ini disebabkan karena penggunaan film pada kamera tersebut, sebagai media perekam atau penyimpanannya. Film tersebut juga biasa dikenal dengan sebutan klise atau negatif.

sumber

gambar

Baca

Sistem Lensa

Sistem lensa dipasang pada lubang depan kotak, berupa sebuah lensa tunggal yang terbuat dari plastik atau kaca, atau sejumlah lensa yang tersusun dalam suatu silinder logam.

Tingkat penghalangan cahaya dinyatakan dengan angka f, atau bukaan relatifnya. Makin rendah angka f ini, makin besar bukaannya atau makin kecil tingkat penghalangannya. Bukaan ini diatur oleh jendela diafragma. Bukaan relatif diatur oleh suatu diafragma. Untuk kamera SLR, lensa dilengkapi dengan pengatur bukaan diafragma yang mengatur banyaknya cahaya yang masuk sesuai keinginan fotografer.

Jenis lensa cepat ataupun lambat ditentukan oleh rentang nilai f yang dapat digunakan.

Disamping lensa biasa, dikenal juga lensa sudut lebar (wide lenS), lensa sudut kecil (tele lenS), dan lensa variabel(variabel lenS, atau lenSa zoom.

• Lensa sudut lebar mempunyai jarak fokus yang lebih kecil dari pada lensa biasa. Namun sebutan itu bergantung pada lebarnya film yang digunakan. Untuk film 35 milimeter, lensa 35 milimeter akan disebut lensa sudut lebar, sedangkan lensa 135 milimeter akan disebut lensa telefoto.
• Lensa variabel dapat diubah-ubah jarak fokusnya, dengan mengubah kedudukan relatif unsur-unsur lensa tersebut. Lensa akan memfokuskan cahaya hingga dihasilkan bayangan sesuai ukuran film. Lensa dikelompokan sesuai panjang focal length (jarak anatara kedua lensa).

Focal Length mempengaruhi besar komposisi gambar yang mampu dihasilkan. Dalam masyarakat umum, lebih dikenal dengan istilah zoom.

sumber

gambar

Baca

Complemenary Metal Oxide Semiconductor (CMOS) | Fotografi

CMOS merupakan teknologi pemudar gambar yang dikembangkan oleh Water Foundry Fab. CMOS adalah sirkuit kecil yang ditempelkan chip silikon. Hambatan teknologi ccd tentang ukuran yang terlalu besar bisa diatasi dengan teknologi CMOS. CMOS banyak digunakan untuk membuat mikroprosespr yang mampu memasukaan 10 juta chip keadaan inti prosesor.

CCD dan CMOS mempunyai beberapa kelebihan antara lain:

1. Sensor CMOS ditempelkan pada rangkaian stabilitator gambar dan rangkaian kompresi gambar. teknologi ini mampu menghasilkan kamera digital yang lebih kecil, lebih ringan dan murah dan juga dapat digabungkan dengan jam tangan, handphone atau lainnya.
2. Sensor CMOS dapat merubah mode penindai gambar diam menjadi penindahi gambar gerak.
3. CCD mempunyai kemampuan menyesuazikan intensitas cahaya yang sangat tinggi.

Sensor CMOS tidak digunakan pada kamera digital berjenis SLR ( Single Lens Reflex ), karena tidakl memiliki sensitifitas tinggi terhadap pergantian cahaya sehingga pemotretan dalam ruangan perlu bantuan blits/lampu kilat.

Untuk mengatasi pada setiap piksel ditambah satu lensa mikro untuk memperbesar cahaya yang bisa diterima oleh sensor CMOS, selain itu perlu satu unit pengolah sinyal digital atau digital signal processing ( DSP ). DSP berfungsi untuk mengurangi atau bahkan menghapus semua kesalahan lenindaian. Versi awal DSP maupun mengolah 600 juta instruksi setiap gambarnya.

sumber

gambar

Baca

Charge Couple Device (CCD) | Fotografi

CCD merupakan chip cilikon yang terbentuk dari ribuan atau bahkan jutaan dioda fotosensitif yang disebut photosites, photodelements, atau disebut juga piksel. Tiap photosite menangkap satu titik objek kemudian dirangkai dengan hasil tangkapan photosite lain menjadi satu gambar.

Saat menekan tombol capture pada kamera digital, sel pengukur intesintas cahaya akan menerima dan merekam setiap cahaya yang masuk menurut intensitasnya.

Dalam waktu yang sangat singkat, tiap titik photosite akan merekam cahaya yang diterima dan diakumulasikan dalam sinyal elektronis. Gambar yang sudah dikalkulasikan dalam gambar yang sudah direkam dalam bentuk sinyal elektronis akan dikalkulasi untuk kemudian disimpan dalam bentuk angka-angka digital. Angka tersebut akan digunakan untuk menyusun gambar ulang untuk ditampilkan kembali

Perekaman gambar yang dilakukan oleh CCD sebenarnya dalam format grayscale atau monokrom dengan 256 macam intensitas warna dari putih sampai hitam.

Revolusi fotografi yang dilakukan oleh James Clark Maxwel pada tahun 1860 an mampu membuat gambar berwarna dari film hitam putih dengan mengunakan filter merah, hijau dan biru yang dikenal dengan RGB ( Red Green Blue ).

Pembentukan warna pada gambar fitografi sebenarnya hanya terdiri dari tiga warna yaitu merah, hijau dan biru atau disebut additive color system. Apabila ketiga warna ini digabungkan dengan intensitas yang sama akan membentuk warna putih.

Penggabungan dua warna dengan intensitas yang sama akan menghasilkan warna baru : Red- Green à Yellow, Green-Blue àCyan, Blue-Red à Magenta.

sumber

gambar

Baca

Diafragma | Fotografi

Diafragma atau aperture (atau sering disebut bukaan) berfungsi untuk mengatur jumlah volume cahaya yang masuk. Alat ini biasanya terdapat di belakang lensa. Terdiri dari 5-8 lempengan logam yang tersusun dan dapat membuka lebih lebar atau lebih sempit.

Penulisan angka diafragma biasanya adalah f/2, f/2.8, f/4, f/5.6, f/8, f/11, dan f/16, dst. Semakin kecil angka diafragma, maka bukaan yang dihasilkan akan semakin lebar sehingga cahaya yang masuk semakin banyak.

· Bukaan besar

Bukaan diafragma yang besar digunakan untuk menghasilkan foto dengan subjek yang tajam dengan latar belakang blur.

· Bukaan kecil

Bukaan kecil akan menghasilkan gambar yang tajam mulai dari foreground hingga background. Bukaan kecil biasanya digunakan dalam pemotertan landscape yang memang membutuhkan detail dan ketajaman di selurh bagian foto.

sumber

gambar

Baca

Kelebihan dan Kekurangan Fotografi

A. Kelebihan Fotografi

1. Sifatnya kongkrit (gambar atau foto lebih realis menunjukkan pokok masalah dibandingkan dengan media verbal).
2. Gambar dapat mengatasi ruang dan waktu.
3. Dapat memperjelas suatu masalah dalam bidang apa saja dan untuk usia berapa saja sehingga dapat mencegah dan membetulkan kesalahpahaman
4. Harganya murah dan gampang untuk dibuat.

B. Kekurangan Fotografi

1. Foto hanya menekankan indra mata saja.
2. Gambar foto yang terlalu kompleks kurang efektip untuk kegiatan pembelajaran.
3. Ukurannya sangat terbatas untuk ukuran besar.

sumber

gambar

Baca

Tujuan Fotografi

1. Penerangan, tujuannya adalah untuk mendidik atau memungkinkan untuk mengambil keputusan yang benar, seperti pemotretan untuk dokumen, pembuatan media pembelajaran, gambar-gambar untuk fasilitas pembelajaran dan foto yang berhubungan dengan pendidikan dan proses belajar mengajar.

2. Informasi yang mempunyai tujuan tertentu. Gambar pada perdagangan dan periklanan serta propaganda politik merupakan salah satu tujuan fotografi. Tujuannya adalah supaya tampak cermerlang dan lebih merangsang. Sasarannya adalah konsumen yang memanfaatkan barang yang dipasarkan.

3. Penemuan. Karena kamera dalam banyak bidang dapat menciptakan berbagai macam teknik, maka dapat dipergunakan sebagai objek eksplorasi dalam berbagai riset. Seperti pemotretan jarak dekat, sudut lebar, landscape, kecepatan tinggi dan lain sebagainya.

4. Pencatatan. Pemotretan memungkinkan adanya alat yang paling sederhana dan paling murah untuk pengabdian kenyataan dalam bentuk gambar. Maksud dari kalimat tersebut adalah, pemotretan merupakan sebuah media yang memfasilitasi pencatatan/ pendokumentasian setiap moment yang paling berharga dan menceritakan kembali dimasa-masa yang akan datang.

5. Hiburan. Sebagai salah satu bentuk apresiasi seni. Setian foto yang dihasilkan akan menciptakan suatu hiburan tersendiri bagi yang memandang. Setiap foto yang dipamerkan akan menimbulkan interpretasi atau conflict bagi setiap orang yang menikmati.

6. Pengungkapan pribadi. Foto juga dapat berfungsi sebagai ajang untuk mengungkapkan isi hati, menunjukkan kreativitas dan berpendapat melalui sebuah gambar.

sumber

gambar

Baca

Teknik Fotografi

Adapun cara-cara 5 teknik fotografi menurut eocommunity, yaitu:

1.Depth of field (ruang tajam)

Hal-hal yang mempengaruhi ruang tajam:

• Jarak pemotretan (jauh=luas, dekat=sempit)
• Bukaan diafragma (kecil=luas, besar=sempit)
• Jarak fokus lensa /focal length (tele=sempit, wide=luas, normal=bisa diatur)

2.Panning

• Panning adalah salah satu cara untuk memberikan kesan gerak pada foto.
• Ketika melakukan panning, anda harus mengikuti objek selama membidik.
• Hasil foto menjadikan objek menjadi relatif tajam dibandingkan dengan backgroundnya yang hampir sepenuhnya blur.
• Untuk mendapatkan foto panning secara maksimal; dengan speed rendah (8-60), dan pakailah tripod (kaki tiga).

3.Slow & Stop action

• Slow action : salah satu teknik fotografi yang bertujuan memperlihatkan/menangkap gerakan objek. Biasanya digunakan kecepatan rendah, antara 1/30 sampai 1 detik
• Stop action : kebalikan dari slow, yaitu teknik fotografi untuk bertujuan membekukan gerak objek. Biasanya digunakan kecepatan tinggi, antara 1/125 sampai 1/4000 atau lebih.

4.Zooming

• Zooming adalah teknik foto untuk memberikan kesan gerak dengan mengubah panjang fokus lensa.
• Perubahan panjang fokus hanya dapat dilakukan dengan lensa zoom.
• Untuk mendapatkan kesan gerak, anda harus menggunakan kecepatan rana tidak lebih dari 1/30 detik.
• Untuk mendapatkan foto zooming secara maksimal, pakailah tripod (kaki tiga)

5.Bulb

• Kecepatan rana dapat diatur sesuai dengan waktu yang kita inginkan.
• Teknik ini dilakukan dengan menahan tombol pelepas rana dengan lebih lama.
• Untuk mendapatkan hasil foto bulb secara maksimal, dapat digunakan kabel release dan tripod.
• Misal, kita mempergunakan kecepatan 30 detik sampai habis waktu perekaman cahaya.

sumber

gambar

Baca

Klasifikasi Fotografi

Sebenarnya pengklasifikasian fotografi ini sulit dan bersifat subjektif, namun secara umum dapat dibagai atas 5 bidang yaitu:

1. Lokasi dan Jenis Objek: Urban, Travel, Nature, Wild Life, Under Water Photography
2. Aktivitas Manusia: Wedding, Event, Sport Photography
3. Ilmu Pengetahuan (Science): Forensic, Science, Medical Photography
4. Konsep: Art, Documentary, Advertising Photography
5. Teknik/Peralatan Fotografi: Wide, Macro, Aerial Photography

Adapun faktor-faktor yang menentukan kualitas hasil foto menurut Rahmad Agus Koto(2012),adalah:

1. Kondisi Objek
2. Pencahayaan (Exposure)
3. Warna
4. Fokus/Ketajaman (Sharpness)
5. Komposisi
6. Sudut Pandang (Viewing Angel)

1.Kondisi Objek

Bisa dikatakan kondisi objek memiliki peranan penting dalam suatu foto yang bagus. Apakah ekspresi dari objek atau objek yang merupakan peristiwa yang unik atau jarang terjadi.

2.Pencahayaan (Exposure)
Masalah cahaya ini, tergantung tujuan foto yang diambil , bisa saja foto yang agak gelap atau terlalu terang malah bagus. Tapi secara umum pencahayaan yang bagus itu harus pas.

3.Warna
Pengetahuan mengenai warna cukup penting juga dalam dunia fotografi. Seorang graphic designer, ataufashion designer paham benar memainkan warna. Colourlovers, di situs ini bisa belajar dan memahami warna dengan baik.

4.Fokus/Ketajaman (sharpness)
Penggunaan manual fokus butuh latihan yang sering, untuk pemula make autofokus saja dulu.

5.Komposisi
Prinsip dasarnya adalah seimbang. Perhatikan orientasi yang cocok, portrait atau landscape, biasanya panorama atau objek yang jauh cocok menggunakan landscape, sedangkan objek yang vertikal cocok menggunakan portrait. Teknik komposisi lain diantaranya adalah Framing, Geometric dan Freedom
Prinsip Rule of Third sangat membantu untuk mendapatkan komposisi yang bagus. Dimana POI atau objek utama diposisikan di bahagian sepertiga bidang foto.

6.Sudut Pandang (viewing angel)
Yang ini sangat dipengaruhi oleh sense seni si fotografer, dari sudut mana pengambilan foto yang menarik dan "menjelaskan" objek. Kalau mahir memainkan viewing angel dan komposisi, nanti bisa jadi Director of Photography.

sumber

gambar

Baca

Sejarah Fotografi

Kamera berawal dari sebuah alat serupa yang dikenal dengan Kamera Obscura yang merupakan kotak kamera yang belum dilengkapi dengan film untuk menangkap gambar atau bayangan. Pada abad ke 16 Girolamo Cardano melengkapi kamera obscura dengan lensa pada bagian depan kamera obscura tersebut. Meski demikian, bayangan yang dihasilkan ternyata tidak tahan lama, sehingga penemuan Girolamo belum dianggap sebagai dunia fotografi. Pada tahun 1727 Johann Scultze dalam penelitiannya menemukan bahwa garam perak sangat peka terhada cahaya namun beliau belum menemukan konsep bagaimana langkah untuk meneruskan gagasannya.

Pada tahun 1826, Joseph Nicepore Niepce mempublikasikan gambar dari bayangan yang dihasilkan kameranya, yang berupa gambaran kabur atap-atap rumah pada sebuah lempengan campuran timah yang dipekakan yang kemudian dikenal sebagai foto pertama. Kemudian, pada tahun 1839, Louis Daguerre mempublikasikan temuannya berupa gambar yang dihasilkan dari bayangan sebuah jalan di Paris pada sebuah pelat tembaga berlapis perak. Daguerre yang mengadakan kongsi pada tahun 1829 dengan Niepce meneruskan program pengembangan kamera, meski Niepce meninggal dunia pada 1833, mengembangkan kamera yang dikenal sebagai kamera daguerreotype yang dianggap praktis dalam dunia fotografi, dimana sebagai imbalan atas temuannya, Pemerintah Perancis memberikan hadiah uang pensiun seumur hidup kepada Daguerre dan keluarga Niepce. Kamera daguerreotype kemudian berkembang menjadi kamera yang dikembangkan sekarang.

sumber

gambar

Baca

Pengertian Fotografi

Fotografi (dari bahasa Inggris: photography, yang berasal dari kata Yunani yaitu "photos" : Cahaya dan "Grafo" : Melukis/menulis.) adalah proses melukis/menulis dengan menggunakan media cahaya. Sebagai istilah umum, fotografi berarti proses atau metode untuk menghasilkan gambar atau foto dari suatu obyek dengan merekam pantulan cahaya yang mengenai obyek tersebut pada media yang peka cahaya. Alat paling populer untuk menangkap cahaya ini adalah kamera. Tanpa cahaya, tidak ada foto yang bisa dibuat.

Prinsip fotografi adalah memokuskan cahaya dengan bantuan pembiasan sehingga mampu membakar medium penangkap cahaya. Medium yang telah dibakar dengan ukuran luminitas cahaya yang tepat akan menghasilkan bayangan identik dengan cahaya yang memasuki medium pembiasan (selanjutnya disebut lensa).

Untuk menghasilkan intensitas cahaya yang tepat untuk menghasilkan gambar, digunakan bantuan alat ukur berupa lightmeter. Setelah mendapat ukuran pencahayaan yang tepat, seorang fotografer bisa mengatur intensitas cahaya tersebut dengan mengubah kombinasi ISO/ASA (ISO Speed), diafragma (Aperture), dan kecepatan rana (speed). Kombinasi antara ISO, Diafragma dan Speed disebut sebagai pajanan (exposure).

sumber

gambar

Baca

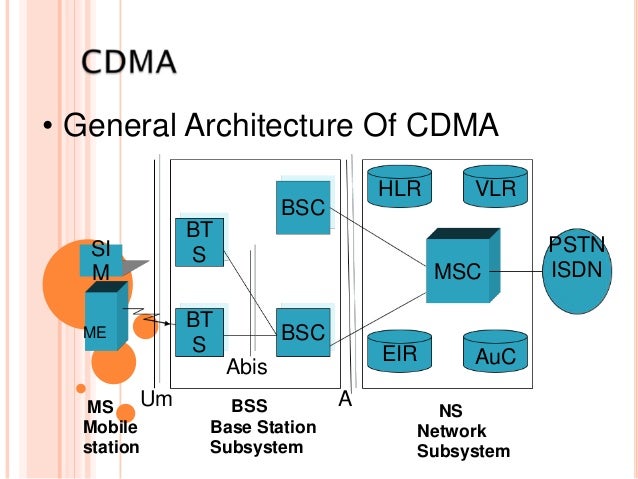

Sejarah dan Pengertian CDMA

CDMA (Code Division Multiple Access), menggunakan teknologi spread-spectrum untuk mengedarkan sinyal informasi yang melalui bandwith yang lebar (1,25 MHz). CDMA juga merupakan sebuah bentuk pemultipleksan (bukan sebuah skema pemodulasian) dan sebuah metode akses secara bersama yang membagi kanal tidak berdasarkan waktu (seperti pada TDMA) atau frekuensi (seperti pada FDMA), namun dengan cara mengkodekan data dengan sebuah kode khusus yang diasosiasikan dengan tiap kanal yang ada dan mengunakan sifat-sifat interferensi konstruktif dari kode-kode khusus itu untuk melakukan pemultipleksan.Teknologi ini asalnya dibuat untuk kepentingan militer, menggunakan kode digital yang unik, lebih baik daripada channel atau frekuensi RF.

Teknologi CDMA didesain tidak peka terhadap interfensi, dan sejumlah pelanggan dalam satu sel dapat mengakses pita spektrum frekuensi secara bersama karena mempergunakan teknik pengkodean tertentu. Ponsel CDMA ada dua jenis, tanpa kartu sehingga nomer panggilnya harus di program oleh petugas operator yang bersangkutan, dan satu lagi ponsel CDMA yang dilengkapi dengan RUIM (Removal User Identification Module) atau dalam istilah GSM dikenal dengan SIM Card.

Adapun jejak perkembangan CDMA adalah sebagai berikut :

1.          Pada Tahun 1988. Qualcomm sebagai salah satu perusahaan di Amerika Utara yang terkemuka membuat konsep CDMA selular.

2.          Kemudian pada tahun 1989. Qualcomm mengadakan demonstrasi memperkenalkan CDMA pertama kali di San Diego, Amerika.

4.          Tahun 1991. Qualcomm berhasil mengadakan tes skala besar di San Diego, Amerika.

5.          Tahun 1992. CDMA soft hand off dari perusahaan Qualcomm dipatenkan oleh pemerintah Amerika.

6.          Tahun  1993. CDMA market trial pertama kali  mulai dipasarkan. Telecommunications Industry Association ( TIA ) di Amerika Serikat menggunakan CDMA sebagai standar komunikasi digital. Korea  Selatan juga sudah mulai mempelajari dan mencoba mengimplementasikan  CDMA teknologi.

7.          Tahun 1994. Perusahaan Qualcomm bersama perusahaan terkemuka yaitu Sony Electronics ( saat ini dikenal dengan nama Sony Co. Ltd ) mendirikan sebuah perusahaan patungan ( joint venture ) dengan nama Qualcomm Personal Electronics ( QPE ) untuk mengembangkan dan memproduksi handphone berbasis teknologi CDMA.

8.          Tahun 1995. Jaringan CDMA yang menjangkau beberapa negara di dunia untuk pertama kali diluncurkan. Qualcomm meluncurkan CDMAOne handset pertama kali.

9.          Tahun 1997. Jaringan CDMA sudah mulai masuk ke wilayah Jepang. IS-95B standard completed untuk CDMA system ( meliputi penambahan kemampuan transmisi data menjadi 64 Kbps ).

10.        Tahun 1998. Telecommunication Industry Association menyarankan konsep CDMA2000 sebagai solusi komunikasi 3G untuk International Telecommunication Union. Perusahaan LG Telecom merilis data service CDMA untuk pertama kali.

11.        Tahun 1999. Perusahaan handphone terkemuka, Ericsson bersama perusahaan Qualcomm mencapai kesepakatan bersama untuk mendukung standard 3G CDMA dan ditandai dengan dijualnya divisi infrastruktur wireless milik Qualcomm kepada Ericsson. Data statistik sampai tahun ini menyatakan bahwa sudah ada 83 operator dari 35 negara.

12.        Tahun 2000. Japan’s IDO dan DDI mulai mengembangkan 64 Kbps CDMA packet data service. Qualcomm, Samsung, dan Sprint PCS adalah  3 perusahaan terkemuka secara bersama-sama merilis 3G CDMA voice call. Dua perusahaan  yaitu Qualcomm dan Lucent melengkapi perilisan 153 Kbps 3G CDMA2000 data call. Qualcomm menjual peralatan bisnis handset CDMA  kepada Kyocera Wireless Corp. Perusahaan terkemuka SK Telecom meluncurkan 3G CDMA2000 pelayanan komersial kelas dunia untuk pertama kali di dunia.

13.        Tahun 2001. Qualcomm memperkenalkan BREW system. QCT dan Nortel Networks memperkenalkan mobile IP call pertama. Ketiga perusahaan terkemuka dunia yaitu QCT, SchlumbergerSema dan Samsung mendemonstrasikan CDMA roaming menggunakan R-UIM-enabled CDMA handset. GpsOne diperkenalkan pertama kali oleh perusahaan terkemuka milik Jepang yaitu SECOM.

14.        Tahun 2005. Sampai tahun ini, data statistik menunjukkan bahwa sudah ada 143 operator penyedia layanan CDMA2000 di 67 negara. Kemudian ada 64 perusahaan penghasil maupun pendukung peralatan layanan CDMA2000 baik handset maupun aksesoris tambahan lainnya.

sumber

gambar

Baca

Teknik Modulasi dan Bandwidth | GSM

Teknik modulasi yang digunakan pada GSM adalah GMSK (Gaussian Minimum Shift Keying). Teknik ini bekerja dengan melewatkan data yang akan dimodulasikan melalui Filter Gaussian. Filter ini menghilangkan sinyal-sinyal harmonik dari gelombang pulsa data dan menghasilkan bentuk yang lebih bulat pada ujung-ujungnya. Jika hasil ini diaplikasikan pada modulator fasa, hasil yang didapat adalah bentuk envelope yang termodifikasi (ada sinyal pembawa). Bandwidth envelope ini lebih sempit dibandingkan dengan data yang tidak dilewatkan pada filter gaussian.

Bandwidth yang dialokasikan untuk tiap frekuensi pembawa pada GSM adalah sebesar 200kHz. Pada kenyataannya, bandwidth sinyal tersebut lebih besar dari 200kHz, bahkan setelah dilakukan pemfilteran gaussian pun hal itu tetap terjadi. Akibatnya sinyal akan memasuki kanal-kanal di sebelahnya. Jika pada satu sel (akan dijelaskan kemudian) terdapat BTS dengan frekuensi pembawa yang sama atau bersebelahan kanal, maka akan terjadi interferensi akibat overlapping tersebut. Begitu juga jika sel-sel yang bersebelahan memiliki frekuensi pembawa sama atau berdekatan. Alasan inilah yang menyebabkan mengapa dalam satu sel atau antara sel-sel yang berdekatan tidak boleh menggunakan kanal yang sama atau berdekatan.

sumber

gambar

Baca

Pembagian Sel | GSM

Pembagian area dalam kumpulan sel-sel merupakan prinsip penting GSM sebagai sistem telekomunikasi selular. Sel-sel tersebut dimodelkan sebagai bentuk heksagonal. Tiap sel mengacu pada satu frekuensi pembawa / kanal / ARFCN tertentu. Pada kenyataannya jumlah kanal yang dialokasikan terbatas, sementara jumlah sel bisa saja berjumlah sangat banyak. Untuk memenuhi hal ini, dilakukan teknik pengulangan frekuensi (frequency re-use). Antara sel-sel yang berdekatan frekuensi yang digunakan tidak boleh bersebelahan kanal atau bahkan sama.

Jelas bahwa semakin besar jumlah himpunan kanal, semakin sedikit jumlah kanal tersedia per sel dan oleh karenanya kapasitas sistem menurun. Namun, peningkatan jumlah himpunan kanal menyebabkan jarak antara sel yang berdekatan kanal semakin jauh, dan ini mengurangi resiko terjadi interferensi. Sekali lagi, desain sistem GSM memerlukan kompromi antara kualitas dan kapasitas.

Pada kenyataannya, model satu sel dengan satu kanal transceiver (TRx, tentunya menggunakan antena omni-directional) jarang digunakan. Untuk lebih meningkatkan kapasitas dan kualitas, desainer melakukan teknik sektorisasi. Prinsip dasar sektorisasi ini adalah membagi sel menjadi beberapa bagian (biasanya 3 atau 6 bagian; dikenal dengan sektorisasi 120o atau 30o). Tiap bagian ini kemudian menjadi sebuah BTS (Base Transceiver Station). Kebanyakan vendor memperbolehkan sampai dengan 4 TRx per BTS untuk sektorisasi 120o. Jika digunakan TDMA pada TRx, menghasilkan 8 kanal TDMA tiap TRx, Anda bisa menghitung bahwa dalam satu sel dapat menampung trafik yang setara dengan 3 X 4 X 8 = 96 kanal TDMA atau sebesar 82,42 erlang dengan GoS 2%. (Erlang merupakan satuan trafik dan GoS(Grade of Service) menyatakan derajat keandalan layanan, berapa jumlah blocking yang terjadi terhadap panggilan total).

Pada prakteknya tidak semua kanal TDMA tersebut bisa digunakan untuk kanal pembicaraan (TCH = Traffic Channel). Dalam sebuah BTS juga diperlukan SDCCH (Stand-alone Dedicated Control Channel) yang digunakan untuk call setup dan location updating serta BCCH (Broadcast Control Channel) yang merupakan kanal downlink yang memberikan informasi dari BTS ke MS mengenai jaringan, sel yang kedatangan panggilan, dan sel-sel di sekitarnya.

Bagian paling rendah dari sistem GSM adalah MS (Mobile Station). Bagian ini berada pada tingkat pelanggan dan portable. Pada tiap sel terdapat BTS (Base Transceiver Station). BTS ini fungsinya sebagai stasiun penghubung dengan MS. Jadi, merupakan sistem yang langsung berhubungan dengan handphone Anda.

BTS pada dasarnya hanya merupakan "pesuruh" saja. Otak yang mengatur lalu-lintas trafik di BTS adalah BSC (Base Station Controller). Location Updating, penentuan BTS dan proses handover pada percakapan ditentukan oleh BSC ini. Beberapa BTS pada satu region diatur oleh sebuah BSC.

BSC-BSC ini dihubungkan dengan MSC (Mobile Switching Center). MSC merupakan pusat penyambungan yang mengatur jalur hubungan antar BSC maupun antara BSC dan jenis layanan telekomunikasi lain (PSTN, operator GSM lain, AMPS, dll).Saat ini teknik switching terus berkembang, dan begitu pula pada layanan GSM. Beberapa operator GSM di Indonesia telah menerapkan Intelegent Network lanjutan dalam teknik switchingnya.

sumber

gambar

Baca

Frequency Hopping

Frequency hopping merupakan fitur yang diterapkan pada interface udara, yakni lintasan radio ke MS. Teknik ini dapat mengurangi redaman akibat efek multipath fading. GSM hanya merekomendasikan satu jenis frequency hopping, yakni baseband hopping. Namun beberapa vendor, seperti Motorola, menyediakan tipe frequency hopping yang lain, yang disebut Synthesizer Hopping.

Baseband Hopping digunakan jika base station memiliki beberapa DRCU/TCU tersedia. Aliran data secara sederhana dilalukan pada frekuensi dasar ke berbagai macam DRCU/TCU. Setiap data beroperasi pada frekuensi yang tetap, mengacu pada urutan hopping yang ditentukan. DRCU/TCU yang berbeda akan menerima sebuah timeslot yang spesifik pada setiap frame TDMA, berisi informasi yang ditujukan kepada MS-MS yang berbeda.

Synthesizer Hopping menggunakan kelincahan ferkuensi dari DRCU/TCU untuk mengubah frekuensi-frekuensi pada sebuah basis timeslot untuk transmisi maupun menerima. SCB pada DRCU serta sistem kontrol dan pemrosesan digital pada TCU akan menghitung dan menentukan frekuensi selanjutnya, dan memprogram sebuah pasangan synthesizer Tx dan Rx untuk menuju ke frekuensi yang telah dihitung.

Teknik synthesizer hopping ini sangat baik untuk diterapkan pada sel-sel dengan jumlah carrier yang sedikit. Untuk sel-sel dengan jumlah carrier yang banyak, teknik baseband hopping merupakan teknik yang paling baik. Dan kedua teknik ini tidak bisa diterapkan sekaligus pada sebuah site BTS.

sumber

gambar

Baca

Proses Uplink dan Downlink

Proses Uplink-Downlink merupakan suatu panggilan-dipanggil pada jaringan GSM yang bekerja berdasarkan FDMA (Frequency Division Multiple Access). Berikut proses Uplink-Downlink pada jaringan GSM :

Uplink :

1. Pelanggan mengaktifkan ponsel --> inisialisasi / log on.
2. pelanggan akan mendapatkan koneksi ke cell site terdekat.
3. BS memeriksa SIM Card untuk validasi account dan keanggotaan pelanggan, jika masih aktif panggilan akan diproses lebih lanjut.
4. BS akan melakukan identifikasi informasi tentang cell site yang terdiri dari : carrier wireless, kode area lokasi dan frekuensi yang digunakan.
5. Ponsel akan memeriksa Broadcast Control Channel (BCCH) yang berisi daftar channel dengan cara mengirim sinyal ke seluruh channel.
6. Cell site terdekat akan memberikan level daya yang kuat pada ponsel.
7. HLR pada MSC terdekat akan memeriksa lokasi nomor yang dipanggil, autentifikasi dan registrasi.
8. VLR pada MSC akan memeriksa apakah ponsel pemanggil diijinkan melakukan panggilan (contoh : panggilan internasional).
9. MSC akan mencarikan jalur sesuai dengan lokasi nomor yang dipanggil.
10. Pada saat yang sama HLR akan diregistrasi oleh BS untuk menentukan lokasi ponsel pemanggil.
11. Ponsel pemanggil akan mengirim pesan ke jaringan tentang lokasinya.
12.  Jika melakukan “Hand over” ke sel yang lain, HLR secara otomatis melakukan up-date serta melanjutkan monitoring sehingga rute tetap terjaga.
13. SMS dilayani oleh SMS Centre (bisa lintas operator). Frekuensi yang digunakan untuk pengiriman SMS berbeda dengan frekuensi informasi suara, karena itu pada saat pelanggan sedang on-line, dapat juga sekaligus menerima SMS.

 Downlink

1. Saat yang dipanggil menyalakan power ponsel, ponsel akan meneliti SID (System Identification Code) pada BSSC-nya. Control Channel ini adalah frekuensi khusus dimana ponsel dan base station saling terkoneksi, berisi pengaturan panggilan dan perubahan channel. Jika ponsel tidak mendapat koneksi dari control channel, berarti ponsel berada di luar jangkauan, ditandai dengan tampilan “No service”.
2. Jika SID didapatkan, berarti ponsel sudah mendapat channel.
3. Setelah identifikasi selesai, ponsel akan mengirim permintaan registrasi, MSC akan melacak lokasi ponsel di dalam database-nya. Dengan cara ini MSC mengetahui letak sel dimana ponsel berada dan mengirim nada dering ke ponsel tersebut.
4. MSC akan memilih pasangan frekuensi dimana ponsel tersebut dapat digunakan untuk menerima panggilan.
5. MSC akan berkomunikasi dengan ponsel penerima melalui BSSC untuk memberitahu penggunaan frekuensi, kemudian ponsel dan antena akan melakukan switch ke frekuensi tersebut sehingga terjadi koneksi dan percakapan dua arah dapat dilakukan.
6. Saat penerima berada di batas area, Base Station dari sel terdekat akan memberikan indikasi kekuatan sinyal yang semakin melemah sehingga Base station yang didekati akan mendengar dan mengukur kekuatas sinyal ponsel yang mendekati. Selanjutnya akan memperkuat kembali sinyal tersebut. Komunikasi antar dua Base Station ini dikontrol oleh MSC atau MTSO sehingga ponsel dapat melakukan switch dari satu sel ke sel yang lain. Proses ini dinamakan “Hand Over”.

sumber

gambar

Baca

Teknologi SMS (Short Message Service)

SMS pertama kali ditemukan oleh GSM pioners di Eropa. Standardisasi di bawah Lembaga Europan Telecommunications Standards Institute. SMS diciptakan untuk menyediakan infrastrukture transportasi pesan singkat yang mempunyai maksimal 140 bytes(8 bit objek). Pada jaringan mobile telekomunikasi, trasnportasi data dapat dilakukan pada jaringan GSM dan GPRS. SMS berbentuk bilangan biner yang memuat informasi penting untuk menghasilkan message header untuk trasnsportasi data dan messsage body sebagai payload. Skema dasar pengalamatan SMS adalah nomor mobile pnone yang disebut MSISDN.

SMS dibuat melalui telepon selular atau alat lainnya (misalnya Personal Computer). Perangkat tersebut dapat menerima dan mengirim SMS dengan menghubungkan perangkat melalui jaringan GSM. Semua perangkat tersebut mempunyai lebih dari satu nomor MSISDN disebut Short Message Entities lihat gambar jaringan GSM SMS di bawah

Diagram Alir SMS

Ada dua macam layanan dasar SMS:

· Mobile terminated (from a SMS–C to a mobile station (MS)) SMS

· Mobile originated (from a mobile station to a SMS–C) SMS

sumber

gambar

Baca

Kekurangan dan Kelebihan Jaringan GSM

Kelebihan :

1. Kualitas suara digital yang bagus.
2. Adanya layanan prepaid calling, layanan ini memungkinkan orang-orang yang tidak bisa atau tidak ingin mengikat kontrak dengan suatu operator, dapat  menggunakan layanan GSM. Sebagai contoh : pelajar dan para remaja bisa mendapatkan prepaid account yang bisa mereka atur sendiri, tanpa memerlukan orang tua yang mengatur dan menyetujui sebuah contrated account.
3. Kecenderungan masyarakat untuk terus mengikuti perkembangan teknologi membuat mereka  sering mengganti telepon seluler mereka. Tentunya akan sangat merepotkan dan tidak efisien jika setiap kali mengganti ponsel harus mengganti nomor telepon mereka. Pada sistem GSM, dikenal adanya SIM-Card (Subscriber Identity Module). Dengan SM-Card ini memungkinkan pengguna GSM untuk mengganti-ganti ponsel tanpa harus mengganti nomor telepon. Ini dikarenakan SIM-Card kompatibel dengan semua ponsel berbasis GSM. Berbeda dengan Sistem PTSN maupun R-UIM yang digunakan pada sistem CDMA.
4. Banyaknya vendor-vendor telepon seluler yang menyediakan ponsel berbasis GSM semakin mempopulerkan GSM. Ini dapat dibandingkan dengan ponsel berbasis CDMA yang masih dapat kita hitung penyedianya khususnya di Indonesia.
5. Beranekaragamnya jenis ponsel GSM yang tersedia di pasaran mulai dari yang murah sampai yang sangat mahal. Tentunya hal ini meungkinkan masyarakat untuk memilih ponsel yang sesuai dengan keinginan dan budget mereka. Khususnya di Indonesia, tersedianya ponsel kelas Low-End membuat semakin banyak kalangan yang mampu memiliki ponsel dengan harga yang relatif terjangkau.

Penggunaan Quad-band dalam sistem GSM sekarang ini memungkinkan roaming internasional, yang tentunya tergantung pada operator penyedia jasa GSM. Mengizinkan operator jaringan untuk menawarkan jasa roaming berarti pengguna dapat menggunakan telepon mereka di seluruh dunia.

1. Perkembangan fitur-fitur ponsel berbasis GSM yang sangat cepat ikut mempengaruhi selera masyarakat. Hal ini dapat kita lihat sekarang ini di mana teknologi ponsel telah mampu memasukkan dan menyatukan radio, kalender, video cam, agenda book, kamera digital, MP3, dan masih banyak fitur lainnya ke dalam satu ponsel.
2. Adanya fasilitas SMS (Short Message System) memungkinkan pengiriman berita dalam bentuk teks yang sangat murah. Walaupun pada sistem CDMA pun terdapat fasilitas tersebut, namun sistem GSM lah yang pertama kali mempopulerkan jenis layanan ini. Pada mulanya fasilitas SMS ini digunakan untuk membidik pasaran remaja yang identik dengan kirim-mengirim pesan dengan biaya semurah mungkin. Namun sekarang akhirnya menjadi populer di semua lapisan masyrakat.
3. Dukungan sebagian besar operator terhadap sistem GSM, masih lebih banyak dibandingkan dengan dukungan terhadap sistem CDMA yang cenderung masih terbilang sedikit.

 Kekurangan :

1. Biaya pembangunan jaringan yang relatif mahal
2. Belum adanya perjanjian antara sesama provider untuk menyamakan tarif di seluruh dunia.
3. Rendahnya keamanan. Kebanyakan model mobile phone jaman dulu tidak banyak memiliki model sekuriti yang didesain di dalamnya. Masalah terhadap model jenis ini adalah ”kloning”, sebuah variant dari pencurian identitas, dan ”scanning” diman orang ketiga dalam suatu local area dapat meng-intercept dan menyadap suatu panggilan. Telepon analog juga dapat disadap dengan menggunakan radio scanner. Meskipun saat ini model digital system terbaru (seperti GSM) telah berupaya untuk mengatasi ini, masalah keamanan tetap ada. Kelemahan-kelemahan telah ditemukan di banyak protokol terbaru yang tetap memungkinkan adanya kemungkinan penyadapan atau kloning.
4. Berdampak buruk bagi kesehatan. Dengan semakin banyaknya perkembangan teknologi, kekhawatiran telah muncul mengenai dampak kesehatan dari penggunaan mobile phone (GSM). Ada sebagian kecil bukti sains yang menunjukkan peningkatan di beberapa tipe tertentu tumor pada pengguna mobile phone secara jangka panjang dan kontinu. Beberapa penelitian terbaru di Eropa juga memberikan bukti yang signifikan adanya kerusakan genetis dalam kondisi tertentu. Namun, sejauh ini organisasi kesehatan dunia (WHO) masih menganggap bahwa efek dari gelombang elektromagnet yang dihasilkan frekuensi radio yang digunakan pada GSM tidak memiliki dampak negatif yang benar-benar terbukti terhadap kesehatan manusia. Dampak kesehatan yang kontroversial namun tetap penting untuk dibicarakan adalah hubungannya dengan kecelakaan lalu lintas. Beberapa studi telah menunjukkan bahwa pengendara sepeda motor memiliki resiko tabrakan dan kehilangan kontrol dari kendaraannya saat menggunakan mobile phone ketika mengemudi yang jauh lebih tinggi, meskipun menggunakan handsfree system. Studi dari The New England Journal Medicine mengatakan pengguna mobile phones saat mengemudi empat kali lebih sering mengalami kecelakan dibandingkan mereka yang tidak. Sebuah eksperimen yang dilakukan oleh MythBuster, sebuah TV show america, menyimpulkan menggunakan mobile phone ketika mengemudi memiliki resiko yang sama dengan mengemudi dibawah pengaruh alkohol. Bahkan di beberapa negara saat ini telah melarang penggunaan mobile phone saat mengemudi, sedikitnya sudah ada 25 negara yang menerapkan larangan ini, antara lain : Israel, Jepang, dan Portugal.

sumber

gambar

Baca

Arsitektur Jaringan GSM

GSM   memberikan   suatu   rekomendasi   bukan   suatu   persyaratan.  GSM menspesifikasikan fungsi-fungsi dan antarmuka yang diperlukan secara  detail bukan mengarah   ke   perangkat   keras   yang   digunakan.   Alasan   tersebut   didasari   untuk membatasi   para   desainer   sekecil   mungkin   namun   tetap   saja   memungkinkan   para operator untuk membeli perangkat dari penyedia yang berbeda. Jaringan GSM dibagi menjadi   tiga   sistem   utama:   sistem   switching  (SS),   sistem   base   station  (BSS),   dan sistem  operasi  dan support  (OSS). Elemen dasar  jaringan GSM;

Sistem Switching

Sistem   switching   bertanggung   jawab   untuk   melakukan   proses  panggilan dan  fungsi pelanggan. Sistem switching mencakupi  fungsional  unit sebagai  berikut :

·         Home   Location   Register   (HLR)   –  HLR   merupakan   suatu   basis   data   yang digunakan   untuk   menyimpan   dan   mengatur   abonemen.   HLR mempertimbangkan basis data yang paling penting, dimana menyimpan data secara permanen tentang pelanggan, termasuk layanan profile nya, informasi lokasi, dan status aktivitas. Ketika perseorangan menjadi pelanggan dari suatu operator PCS, maka dia telah terdaftar di HLR operator tersebut.

·         Mobile Services Switching Center (MSC) –  MSC melakukan fungsi telepon switching dari suatu sistem. MSC mengontrol panggilan ke dan dari telepon lainnya  dan   sistem   data.   Dan   juga   melakukan  fungsi   sebagai   toll  ticketing, antarmuka jaringan, pensinyalan kanal umum, dan lainnya.

·         Visitor   Location   Register   (VLR)  –   VLR   adalah   basis   data   yang   berisi nformasi sementara tentang pelanggan, dimana diperlukan oleh MSC untuk melayani pelanggan yang datang berkunjung. VLR selalu terintegrasi dengan MSC.   Ketika   stasion   bergerak   menjelajahi   ke   dalam   area   MSC   yang   baru, VLR tersambung ke MSC yang akan meminta data tentang stasion bergerak tersebut   dari   HLR.   Nantinya,   jika   stasion   bergerak   melakukan   panggilan, VLR akan mempunyai informasi yang diperlukan untuk setup panggilan tanpa harus menginterogasi HLR setiap saat.

·          Aunthetication   Center   (AUC)  –   unit   yang   disebut   AUC   ini   menyediakan autentikasi   dan   enkripsi   parameter   untuk   memverifikasi   identitas   pengguna dan menjamin kerahasiaan  dari  setiap panggilan.  AUC melindungi  operator jaringan   dari   tipe-tipe   penggelapan   atau   kecurangan     yang   berbeda       yang telah ditemukan saat ini di dunia selular.

·          Equipment   Identity   Register   (EIR)  –   EIR   adalah   basis   data   yang   berisi informasi   tentang   identitas   dari   perlengkapan   mobile   untuk   mencegah panggilan   dari   pencurian,   unauthorized,   atau   stasion   bergerak   yang   rusak. AUC   dan   EIR   di   implementasikan   sebagai   node   yang   berdiri   sendiri   atau kombinasi node AUC/EIR

Base Station System (BSS)

Seluruh fungsi dari radio dilakukan di BSS, dimana terdiri dari  base  station controller (BSCs) dan base transceiver stations (BTSs).

Ø  BSC   –   BSC   menyediakan   seluruh   fungsi   pengawasan   dan   hubungan   fisik antara   MSC   dan   BTS.   BSC   merupakan   switch   berkapasitas   tinggi   yang melakukan fungsi sebagai  handover, data konfigurasi cell, dan kontrol level daya radio frequency (RF) di base transceiver stations. Sejumlah BSC dapat dilayani oleh MSC.

Ø  BTS   –   BTS   menangani   antarmuka   radio   ke   mobile   station.   BTS   adalah perlengkapan   radio   yang   diperlukan   untuk   melayani   setiap   panggilan   di masingmasing cell dalam suatu jaringan.

Operasi dan Support System

Operasi dan maintenance center (OMC) tersambung ke seluruh perlengkapan sistem switching dan ke BSC. Implementasi dari OMC disebut operasi dan support sistem (OSS). OSS merupakan wujud fungsional dari pemantauan jaringan operator dan   pengontrollan   sistem.   Kegunaan   dari   OSS   adalah   untuk   menawarkan   ke langganan biaya efektif support untuk sentralisasi, regional, dan lokal operasional dan aktivitas pemeliharaan dimana diperlukan untuk jaringan GSM. Fungsi yang penting dari OSS yaitu memberikan gambaran jaringan dan dukungan aktivitas pemeliharaan dari operasi yang berbeda dan pemeliharaan organisasi.

sumber

gambar

Baca
